单管的护木锁扣（CAD）

蝶翩恋舞

图是根据N年前的草图画的，与原件有一定的误差，供参考吧。


登录/注册后可看大图

附件

小磊歌

风景画风格上

kongxiangh

试玩30秒 终身忘不了

天野

学习。。。。。。。。。。。。。。。

Rockoy

多谢分享了，找了很久了

ppcynt

正找它了

areyousure

单管锁扣大同小异，基本上都是这个样子。动画图的原形是鹰单，定位条与护木的月牙堵头是一体的，致使锁扣太靠后。10楼的图是我参考别的单管改进的，把锁扣前移了。

yylqymzk

请问楼主用的是那种狗作为原形画出的扣子??

中国退学网

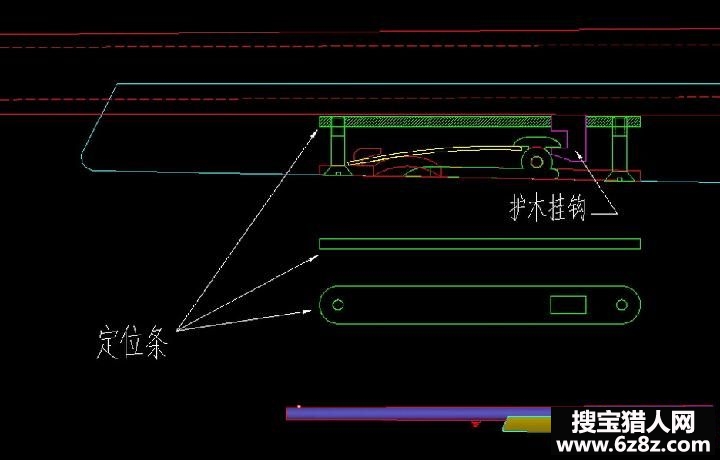

动画图中有一重要的部件“定位条”未画，少了定位条，护木就无法与狗管连接。原狗护木锁扣的安装位置太靠后，致使狗管与护木连接不牢靠，狗管与护木间有张嘴的情况。为此，建议把护木锁扣前移。护木锁扣前移后，定位条与护木锁扣的装配如图。
