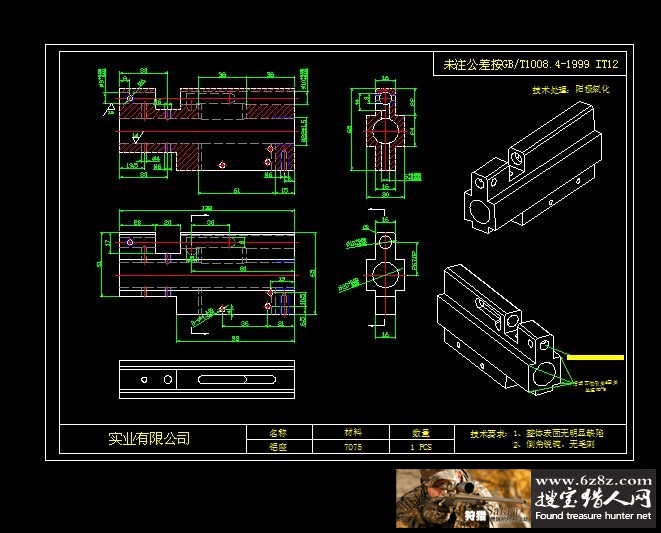

此图纸我已经分割完毕，不含恒压阀，阀门可以直接购买，很简单，气室可以直接购得。此图纸还有一个装配图，没有标明尺寸，是装配用，换言之，就是总图，总图给师傅加工后组装，他可以大体有一个概念，但是气室和扳机及阀门部分隐藏。他肯定看不出是什么东西。还有就是图我全部分开，可以打印5张图纸分5个地方上床，最后按照总图装配。此图毫无经验者也可以对50有一个了解。弹轮按照座子尺寸自己定制，分16.18.20尺寸。根据自己情况自行更改。还有公差计算图集包含在图纸内。
此物不求权限，有分数的给加点分即可。效果好可以继续上tu和ed图 包含零件内胆图
附件
2022-12-25 09:23,下载次数: 0
2022-12-25 09:23,下载次数: 0
加工.zip (491.75 KB)
2022-12-25 09:23,下载次数: 0,阅读权限: 255
|
|
